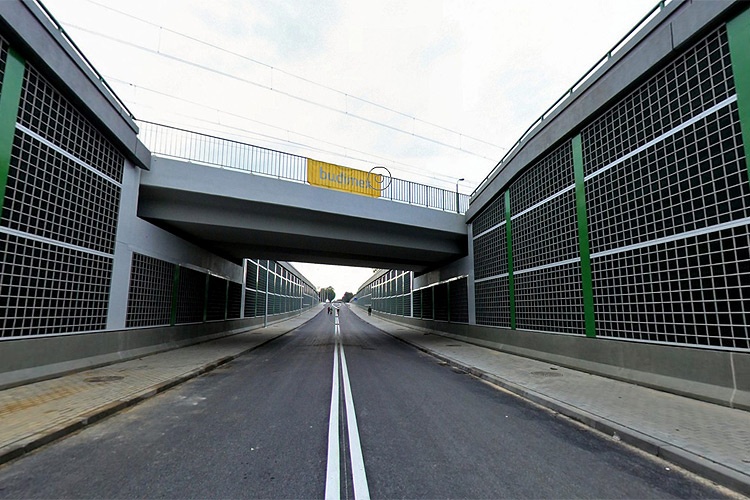

Przejazd pod torami w Pszczynie

Pszczyna ma wreszcie stały, bezkolizyjny przejazd przez dzielącą ją linię kolejową. Dzisiaj otwarto tam przejazd pod torami kolejowymi w ciągu drogi wojewódzkiej nr 933.

Budowa przejazdu zakończyła się w połowie sierpnia br. Trwała niespełna 17 miesięcy. Przejazd powstał w miejscu, gdzie przez kilkanaście lat samochody jeździły prowizorycznym wiaduktem. Został on zdemontowany w październiku 2008 roku, a w kwietniu roku ubiegłego rozpoczęła się budowa przejazdu pod torami.

Obiekt kosztował 54 mln złotych. Sfinansowany został w całości z budżetu samorządu województwa śląskiego. W uroczystości otwarcia tego połączenia uczestniczył marszałek Bogusław Śmigielski.

Pszczyński przejazd pod torami kolejowymi w liczbach:

Droga:

  • szerokość 7 m
  • szerokość pasa ruchu 3,5 m
  • skrajnia pionowa 4,6 m
  • szerokość chodników  2,5 m

Droga została obniżona w najniższym miejscu o 6,8 m w porównaniu ze stanem wcześniejszym. Wysokość skrajni pionowej wynosi 4,6 m. Wąski pas drogowy skłonił projektantów do zastosowania technologii ścian szczelinowych i ścian płytowo-kątowych.

Droga zaprojektowana została dla dopuszczalnego nacisku na oś wielkości 100 kN.

Odwodnienie:

Jezdnia jest obustronnie ograniczona krawężnikami i odwadniana wgłębnie. Wykonano drenaż z dwóch rur o średnicy 150 mm oraz studni rewizyjnych o średnicy 315 mm. Obok przejazdu powstał zbiornik, w którym gromadzą się wody opadowe. System pomp jest dublowany - na wypadek awarii jednego włącza się drugi. Doprowadzono także zasilanie pomp z dwu niezależnych od siebie źródeł.

Ściany oporowe:

Jezdnia pod torami kolejowymi biegnie między ścianami oporowymi. Mają one wysokość całkowitą od 11 do 16,5 m. Ich grubość wynosi 1,2 m. Rozstaw ścian wynosi od 12,9 do 16,4 m. Długość ściany północnej wynosi 306,45 m, a południowej 311,45 m.

Ściany są zabezpieczone w miejscach styku z gruntem izolacją powłokową z roztworu asfaltowego, zaś na powierzchni nawierzchnią poliuretanowo-epoksydową.

Dla bezpieczeństwa ruchu górną część ścian oporowych zaprojektowano wykonano w kształtach wymaganych dla betonowych barier ochronnych.

Wiadukty kolejowe:

Konstrukcja wiaduktów (po jednym dla każdego dwóch z torów) to ustrój jednoprzęsłowy u betonu sprężonego w postaci płyty monolitycznej o rozpiętości przęsła 16,75 m o wysokości od 0,95 do 1 m.

Wiadukty wyposażone są w łożyska garnkowe (po dwa w każdej przyporze) o nośności 3 tys. kN.

Wiadukty wykonano przy minimalnych ograniczeniach ruchu pociągów. Zawsze przynajmniej jednym z torów odbywał się ruch pociągów. Wyłączenia z ruchu najpierw pierwszego, potem drugiego toru trwały nie dłużej niż 5 dni.

Wiadukty budowano obok miejsca posadowienia, po czym nasuwano je na wybudowane wcześniej przyczółki.

Galeria zdjęć
Po kliknięciu na obrazku zostanie otwarte okno modalne z dużą wersją obrazka. Możliwe będzie przeglądanie galerii kolejnych obrazków.
Korzystanie z galerii za pomocą skrótów klawiszowych:
  • Escape: zamyka galerie.
  • Spacja: uruchamia/zatrzymuje automatyczny slaidshow (play/pause).
  • Lewa strzałka: poprzedni slaid.
  • Prawa strzałka: następny slaid.
After clicking on the image a modal window will open with a large version of the image. It will be possible to browse the gallery of subsequent images.
Using the gallery using keyboard shortcuts:
  • Escape: closes the galleries.
  • Space: starts / stops automatic slaidshow (play / pause).
  • Left arrow: previous slaid.
  • Right arrow: next slaid.
     Bogusław Śmigielski, marszałek Województwa Śląskiego, w towarzystwie Tomasza Tomczykiewicza, posła na Sejm RP i Zbigniewa Tabora, dyrektora ZDW w Katowicach oglądał nowy przejazd pod torami w Pszczyni
